工业推拉门机性能参数表

型号GYT50(Y)GYT70(Y)GYT60S(Y)GYT100S(Y)
输入电压AC220VAC220VAC380VAC380V
额定功率300w500W300W450W
启动扭矩35N.m60N.m60N.m100N.m
空载运行时间15min15min25min25min
最大提升门重800kg1200kg1200kg2000kg
配套电控形式分体式(一体式)
减速机构铜蜗轮与蜗杆的减速机构
空载转速24r/min
润滑方式油浸式
噪音≤55dB
停电快速解脱拉绳解脱(标配)
最大限位行程输出轴旋转20圈外置行程开关
限位开关类型机械蜗轮蜗杆精准微调装置
链轮规格节距12.7mm 齿数20齿5分16齿
使用环境-20℃ ~+45℃
工作制S2 20%(负载连续运行不超过10min)
保护等级IP54
整机质量13KG14KG13KG14KG

GYT系列优势


减速箱采用蜗轮蜗杆传动及油浸式润滑,传动平稳,使用寿命长

●内置式限位,结构更紧凑,调节更方便

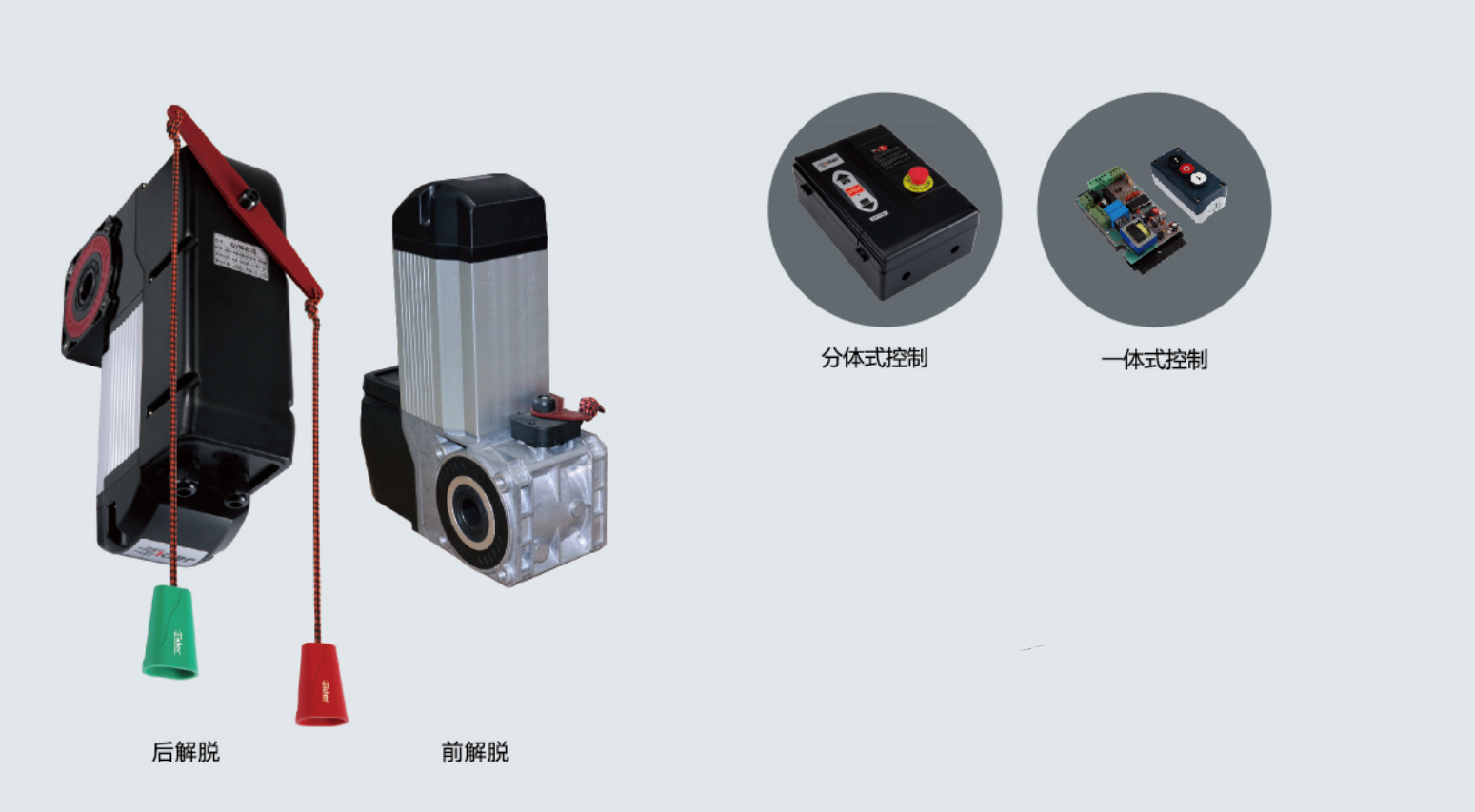

●独特的快速释放机构,方便在紧急情况下开关大门:

●根据门体结构不同,可选择上承重或下承重安装方式

●可根据需要选择采用分体式电控或一体机方式控制

●控制箱具有红外、气囊等多种保护接口;

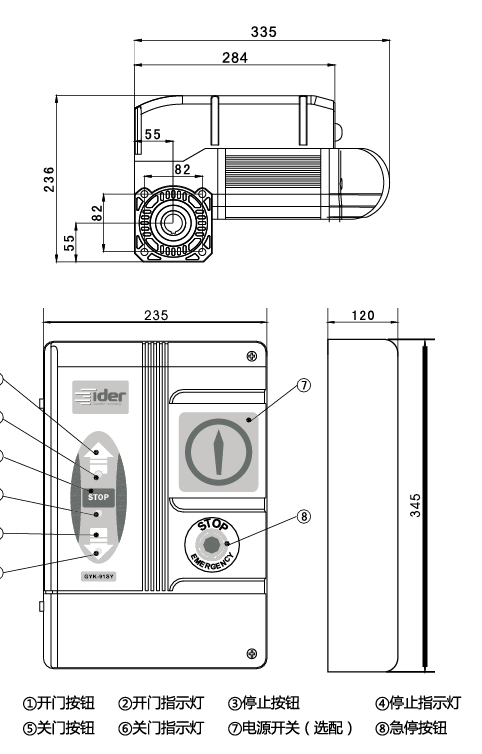

外观尺寸图

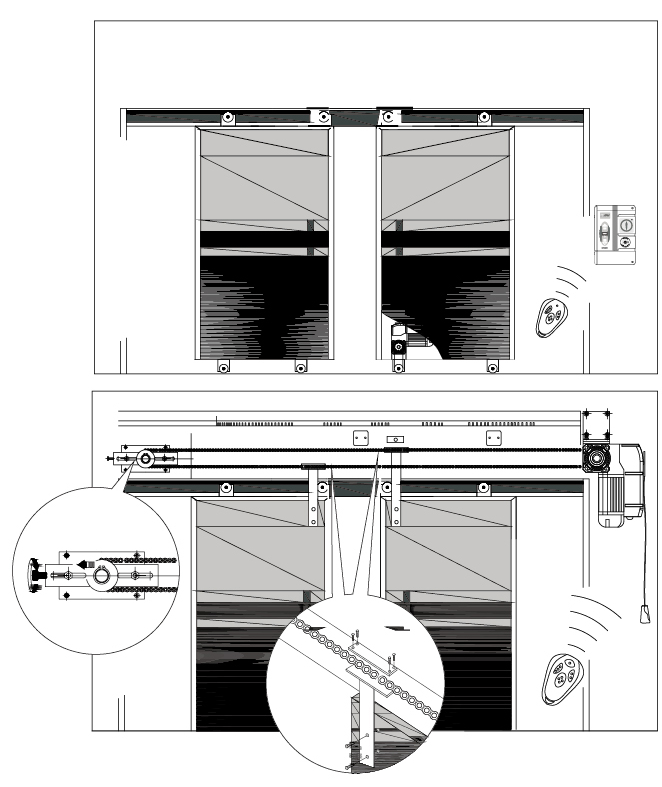

安装示意图
